WDW 200kN~ WDW 2000kN 電子萬能試驗機
發布時間：2024-08-12 14:37:45 瀏覽次數：1442次
行業：金屬
WDW系列微機控制電子萬能試驗機
滿足各種材料性能的拉伸試驗>>>
電子萬能材料試驗機的載荷范圍為1000N至2000kN，可提供卓越的準確性和可靠性。
滿足各種材料性能的拉伸試驗，適用于金屬板材、棒材、有色金屬、標準試樣、螺紋鋼、緊固件、管道、焊接件等各種材料的性能測試。
1）WDW系列配置液壓自動楔形夾緊和液壓自動平推夾緊可供選擇，通過不同的工裝夾具、變形測量等附件，滿足各種試驗的要求。
2）全數字閉環控制系統，控制交流伺服電機，提供更精確的橫梁速度控制。
3）工業設計的鋁合金防護罩，保護高精度滾珠絲杠，又展現了美好的外觀。
4）多種的控制方式，力、速度、位移、變形控制、應力應變控制、及等速率加荷、低周循環疲勞控制等多種控制方式。
5）可選配接觸式全自動引伸計、視頻全自動引伸計，自動測量屈服、抗拉強度、延伸率等數據。

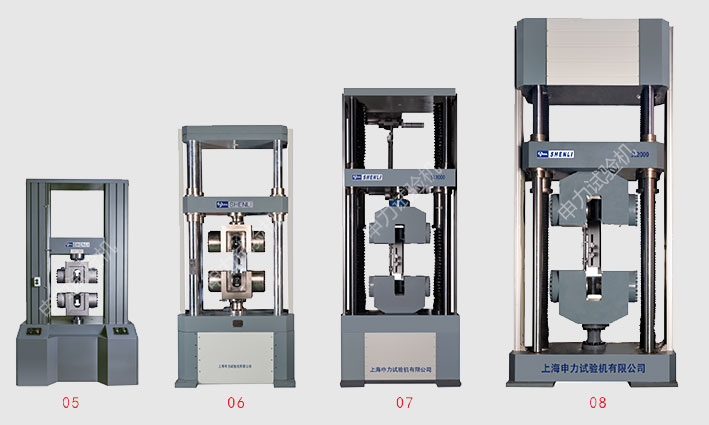

05 WDW-300kN落地式液壓平推夾具
06 WDW-600kN落地式液壓平推夾具
07 WDW-1000kN落地式液壓平推夾具
08 WDW-2000kN落地式液壓平推夾具
技術參數：
型號規格 | WDW-200/30004/05 | WDW-500/60006 | WDW-100007 | WDW-200008 |
最大試驗力 | 200/300kN | 500/600kN | 1000kN | 2000kN |
主機結構形式 | 落地門式 | |||
試驗空間 | 單空間 | |||
夾具方式 | 液壓夾具/ 楔形 | 液壓平推 | ||
精度等級 | 0.5級/1級 | |||
試驗力測量范圍 | 1%～100%FS | |||
試驗力示值準確度 | ±0.5%～±1% | |||
試驗力分辨力 | 500000碼 | |||
力速率控制調節范圍 | 0.005～10%FS/S | |||
力速率控制精度 | 設定值的±1% | |||
變形測量范圍 | 1%～100%FS | |||
變形示值準確度 | ±0.5%/±1% | |||
采樣頻率 | 50Hz/1000Hz熱切換 | |||
位移示值準確度 | ±0.5% | |||
位移分辨力 | 0.015μm | |||
位移速率控制精度 | ±0.5%/±1% | |||
應變速度控制調節范圍 | 0.005～10%FS/s | |||
應變速度控制精度 | 設定值的±1% | |||
最大試驗速度（mm/min） | 250 | 250 | 200 | 200 |
最小試驗速度（mm/min） | 0.005 | 0.005 | 0.005 | 0.005 |
最大速度時的最大力（kN） | 200/300 | 500/600 | 1000 | 2000 |
垂直試驗空間 | 500 | 800 | 1100 | 1100 |
有效試驗寬度 | 640 | 640 | 900 | 1100 |
圓試樣夾持直徑 | φ9～φ32 | φ9～φ40 | φ15～φ60 | φ15～φ65 |
扁試樣夾持厚度 | 0～20 | 0～30 | 0～40 | 0～50 |
立柱直徑 | 80 | 80 | 100 | 120 |
絲杠公稱直徑 | 80 | 80 | 125 | 160 |
主機寬度 | 1300 | 1100 | 1500 | 2000 |
主機深度 | 910 | 960 | 1110 | 1400 |
主機高度 | 2300 | 2700 | 3820 | 4420 |
總功率（kW） | 5 | 8 | 16 | 35 |
電源 | 三相五線制，AC380V，50Hz | |||
重量 | 2100 | 2700 | 8500 | 18000 |
