WAW系列微機控制電液伺服萬能試驗機
發布時間：2024-05-24 09:04:07 瀏覽次數：568次
行業：金屬
名稱：WAW系列微機控制電液伺服萬能試驗機
用途
可應用于金屬帶、管材、圓鋼、螺紋鋼、板材、標準試樣、、焊接件、鋼絞線等各種金屬材料的拉伸、壓縮。彎曲、剪切、力學性能試驗。
滿足標準:
GB/T2611試驗機通用技術要求
GB/T16826電液伺服萬能試驗機
JJG139拉力、壓力和萬能試驗機
設備規格：300kN、500kN/600kN、1000kN、2000kN、3000kN

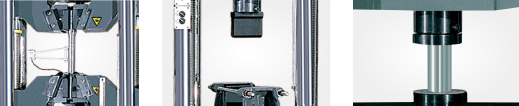

蝸輪蝸桿試驗機 鋼絞線試驗機
拉伸試驗 彎曲試驗 壓縮試驗
技術參數
型號規格 | WAW-200/300 | WAW-500/600 | WAW-1000 | WAW-2000 | WAW-3000 |
最大試驗力 | 200 kN /300kN | 500 kN /600kN | 1000 kN | 2000 kN | 3000 kN |
測量范圍 | 1%～100FS | ||||
主機結構形式 | 四立柱主機框架結構 | ||||
精度等級 | 0.5級、1級 | ||||
試驗力示值精確度 | ±0.5%/±1% | ||||
試驗力分辨率 | 500000碼 | ||||
位移示值精確度 | ±0.5%/±1% | ||||
變形示值精確度 | ±0.5%/±1% | ||||
量程 | 全量程不分檔 | ||||
位移分辨率 | 0.001 | ||||
變形測量范圍 | 1%～100%FS | ||||
采樣頻率 | 50Hz/1000Hz熱切換 | ||||
應力速率范圍 | 1～60（N/mm）s | ||||
應變速率范圍 | 0.00025/s～0.0025/s | ||||
立柱間有效寬度 | 390 | 440 | 520 | 855 | 875 |
拉伸鉗口最大間距 | 630 | 670 | 690 | 940 | 1390 |
標配圓試樣夾持直徑 | φ9～32 | φ13～40 | φ20～60 | φ16～61 | φ16～61 |
標配扁試樣夾持厚度 | 0～15 | 0～30 | 0～30 | 10～61 | 10～61 |
壓縮面最大間距 | 570 | 610 | 610 | 820 | 1270 |
上下壓盤尺寸 | φ128×30 | φ128×30 | φ148×40 | φ198×60 | φ198×60 |
彎曲支輥間距范圍 | 30～400 | 30～480 | 50～480 | 50～720 | 50～820 |
活塞行程 | 250 | 250 | 250 | 250 | 250 |
活塞移動速度（mm/min） | 0.1～80 | 0.1～80 | 0.1～70 | 0.1～70 | 0.1～70 |
橫梁移動速度（mm/min） | 320 | 300 | 250 | 200 | 200 |
主機外形尺寸 | 720×560×2000 | 770×6000×2300 | 900×660×2500 | 1300×900×3260 | 1340×1000×3860 |
琴臺式油源外形尺寸 | 1200×600×1000 | ||||
總功率（kW） | 3 | 4 | 5 | 7 | 8 |
重量約 | 1800 | 2500 | 3800 | 8000 | 11000 |
