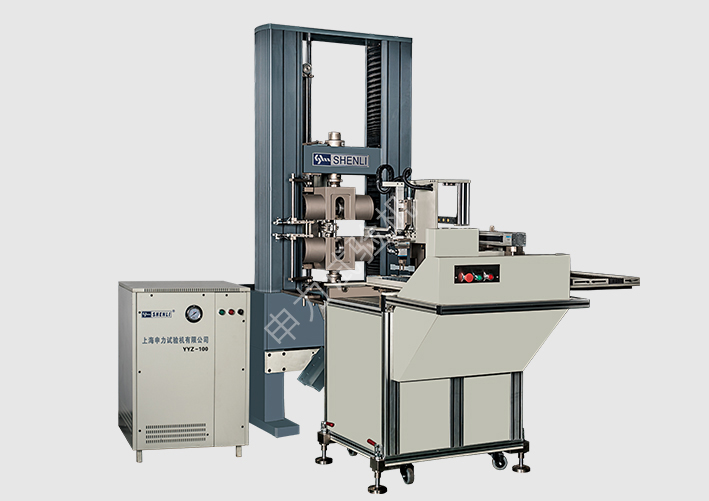

WDW-Z系列全自動臺車式電子拉力試驗機系統
發布時間：2024-07-16 09:59:49 瀏覽次數：354次
行業：金屬
名稱：100kN全自動臺車式電子拉力試驗機系統
性能特點：
本設備可提高試驗效率，降低操作人員工作強度降低人員操作失誤造成試驗失敗的概率，能滿足大批量長時間的
設備。試驗要求，具有自動化、智能化、無人化的先進試驗推對夾夾具、液壓泵站、全自動引伸計、橫截面測量裝置、上料機本設備由微機控制電子拉伸試驗機主機，液壓平組成。可實現自動取樣、自動橫截面測量、自動裝樣、自動試驗械手、下料機械手、試樣托盤控制系統、電腦及軟件
傳等功能。自動卸樣、試驗數據處理、試驗結果顯示、保存和上能自動測定n值、r值、延伸率、彈性模量、抗拉強度、屈服強度本設備主要用于大批量試樣的力學拉伸性能測試等試驗數據，是鋼鐵企業、各行業質檢中心、科研院所、大專院校、商檢仲裁、技術監督等部門對批量的金屬非金屬試樣進行拉伸試驗的理想試驗設備
技術參數：
項目 | 型號 | WDW-50Z | WDW-100Z |
主機 | 最大試驗力 | 50kN | 100kN |
精度等級 | 0.5級 | ||
測量范圍 | 0.4～100%FS | ||
驅動方式 | 電子式交流伺服 | ||
位移示值相對誤差 | ±0.5% | ||
位移分辨力 | 0.025μm | ||
橫梁速度調節范圍 | 0.005～500mm/min | ||
拉伸夾頭間最大距離 | 640mm | ||
有效試驗寬度 | 530mm | ||
液壓平推夾具 | 夾持方式 | 液壓平推 | |
最大夾持力 | 150kN | ||
開口寬度 | 50mm | ||
試樣尺寸 | 試樣總長 | 180～300mm | |
試樣平行寬度 | 12.5mm、20mm、25mm | ||
試樣平行長度 | 60～120mm | ||
試樣原始標距 | 50～100mm | ||
試樣厚度 | 0.2～6mm | ||
試樣托盤 | 托盤存放試樣數量 | 160個 | |
試樣架寬度 | 250～320（可調） | ||
截面測量系統 | 寬度范圍 | 10～50mm | |
厚度 | 0～28mm | ||
寬度誤差 | <0.01mm | ||
厚度 | 0.1～3mm：≤0.003mm；3～5mm：≤0.1% | ||
分辨力 | ≤0.001mm | ||
全自動橫向視頻引伸計 | 變形測量精度 | 0.5級 | |
靶面尺寸 | 1” | ||
像素 | 500萬 | ||
水平/垂直分辨率 | 2590×2048px | ||
水平/垂直像素尺寸 | 4.8×4.8μm | ||
幀速率 | 60fps | ||
測量范式 | 邊緣寬度變化檢測 | ||
跟蹤方式 | 每個邊緣檢測位置在試樣中心均帶有一個跟蹤錨點確保每個邊緣檢測的位置為最初跟蹤的位置從而確保邊緣測量的準確性 | ||
探針可見性 | 探針在試驗過程中可選擇可見或隱藏 | ||
黑白/彩色 | Mong（黑白） | ||
接口 | USB3.0 | ||
全自動接觸式引伸計 | 標距設定范圍 | 12～305mm | |
變形測量范圍 | 0～80mm（350測量臂） | ||
分辨力 | 0.25%或0.5μm，取最大值 | ||
示值誤差 | 變形為0～0.3mm時，<0.0015mm；變形為0.3～80mm時，<0.5% | ||
夾持厚度或直徑范圍 | 板材：0.2～40mm；棒材：Φ2～Φ40mm | ||
標距設定分辨率 | 0.078125μm | ||
工作效率 | 22根/時 | ||
主機電源 | AC380V±10%，50HZ，5kw | ||
主機重量 | 約2200kg | ||
