WDW-Z系列機器人控制全自動拉伸試驗機系統
發布時間：2024-07-16 11:01:03 瀏覽次數：917次
行業：金屬

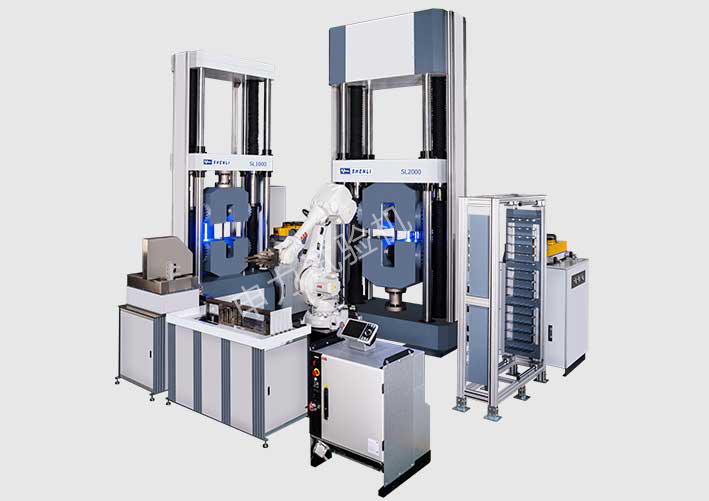

名稱：1000kN/2000kN機器人控制一拖二全自動拉伸試驗機系統
信息識別掃碼系統 橫截面測量系統 板材拉伸試驗 螺紋鋼拉伸試驗
性能特點
隨著中國制造的產能增加，對各種材料的檢測需求越來越大，機器人控制全自動試驗機系統，解決了大批量試驗的實際需求，只需將試樣放入試樣架，其余均由全自動試驗系統完成，降低人工成本，提高了測試效率。本設備為全自動試驗設備，由微機控制電子拉伸試驗機主機，液壓平推夾具、液壓泵站、自動鉗口除塵(清理氧化皮)、全自動引伸計、橫截面測量裝置、稱重測長系統、試樣料架、電腦及軟件組成?？蓪?shí)現自動取樣、自動橫截面測量、自動裝樣、自動試驗、自動卸樣、試驗數據處理、試驗結果顯示、保存和上傳等功能，是鋼鐵企業、各行業質檢中心、科研院所、大專院校、商檢仲裁、技術監督等部門對批量的金屬非金屬試樣進行拉伸試驗的理想試驗設備。
技術參數
項目 | 型號 | WDW-600Z | WDW-1000Z | WDW-2000Z |
主機 | 最大試驗力 | 600kN | 1000kN | 2000kN |
精度等級 | 0.5級 | |||
測量范圍 | 0.4～100%FS | |||
驅動方式 | 電子式交流伺服 | |||
位移示值相對誤差 | ±0.5% | |||
位移分辨力 | ≤0.001mm | |||
橫梁速度調節范圍 | 0.001～250mm/min | 0.001～200mm/min | 0.001～200mm/min | |
拉伸夾頭間最大距離 | 730mm | 1100mm | 1250mm | |
有效試驗寬度 | 685mm | 940mm | 1100mm | |
液壓夾具 | 夾持方式 | 液壓平推 | 液壓平推 | 液壓平推 |
最大測試負荷 | 600kN | 1000kN | 2000kN | |
最大夾持力 | 900kN | 1500kN | 3000kN | |
試樣夾持范圍 | 2～40mm | 2～50mm | 2～60mm | |
試樣總長 | 400～750mm | |||
試樣尺寸 | 試樣平行寬度 | 12.5mm、20mm、25mm | ||
試樣平行長度 | 60～120mm | |||
試樣原始標距 | 50～100mm | |||
試樣數量 | 60根 | |||
截面測量系統 | 板材測量范圍 | 0.1～4mm/4～50mm | ||
厚度 | 0～28mm | |||
圓棒材測量范圍 | Φ5～Φ30 | |||
測量點 | 三點（顯示在試驗界面可導出原始記錄） | |||
自動測量點與點距離 | 任意設定 | |||
稱重測長系統 | 測量方式 | 雙截面四點對測 | ||
測量范圍 | Φ3～Φ30 | |||
稱重范圍 | 0.1～50kg | |||
試樣長度 | 400mm～800mm（可按要求擴展） | |||
測量數量 | 1根/5根（5根鋼筋拉伸試樣重量及長度分別顯示） | |||
全自動視頻引伸計 | 精度 | 0.5級 | ||
分辨率 | 優于0.4μm | |||
感光芯片像素 | ≥100萬 | |||
默認功能 | 單點位移，彎曲繞度 兩點位移，常規兩點固定式引伸計 多標距點，自動判斷斷點來協調引伸計位置，代替物理打標距點和斷后樣拼接 | |||
光源 | 雙側短波光源 | |||
通導 | USB3.0 | |||
全自動接觸式引伸計 | 標距設定范圍 | 10～205mm | ||
標距誤差 | <0.5%或0.1mm,取大值 | |||
應變測量范圍 | 105mm | |||
試樣夾持范圍 | 60mm | |||
機器人 | 機器人種類 | 六自由度機器人 | ||
負載 | 60kg | |||
最大工作半徑 | 2050mm | |||
重復定位精度 | 0.06mm | |||
