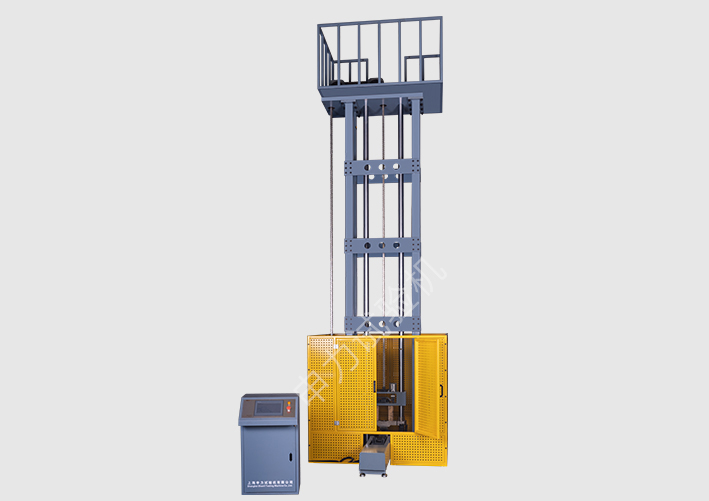

NDT系列落錘式?jīng)_擊試驗機
發布時間：2024-05-24 16:54:10 瀏覽次數：669次
行業：金屬
設備概述
該試驗機適用于鐵素體鋼的無塑性轉變溫度試驗。試驗機滿足《GB/T6803-2008鐵素體鋼的無塑性轉變溫度落錘試驗方法》《ASTM E208-2006用導向落錘試驗測定鐵素體鋼無塑性轉變溫度的標準試驗方法》等標準中對NDT試驗的有關要求及有關規定
主要特點
本設備主要用于鐵素體鋼的無塑性轉變溫度試驗。本機達到國內先進水平，各項性能優越、安全可靠，操作、安裝、維修方便，人機工程合理，外形美觀大方。
技術參數
型號 | NDT-6000 | NDT-3000 | NDT-2000 |
最大沖擊能量 | 6000J | 3000J | 2000J |
最小沖擊能量 | 600J | 300J | 200J |
錘體1質量 | 60kg | 30kg | 30kg |
錘體2質量 | 30kg | 15kg | 15kg |
錘體3質量 | / | / | / |
總錘體質量 | 180kg | 90kg | 60kg |
沖擊高度 | 1000mm～3400mm | ||
沖擊速度 | 4.2m/s～7.8m/s | ||
主錘體質量誤差 | ±1% | ||
提錘速度 | 約3m/min | ||
高度測量誤差 | ≤±10mm | ||
錘刃硬度 | HRC58～62 | ||
錘刃曲率半徑 | R25±0.1mm | ||
支座硬度 | HRC58～62 | ||
錘刃中心與支座中心偏差 | ≤±2.5mm | ||
試樣支座跨距 | P-1：305mm P-2、P-3：100mm | ||
試樣規格 | P-1～P-6試樣 | ||
主機外形尺寸 | 1080mm×1700mm×4660mm | ||
氣源要求 | 0.4～0.7Mpa，，Φ8氣管快速接頭 | ||
主機重量 | 約1500kg | ||
