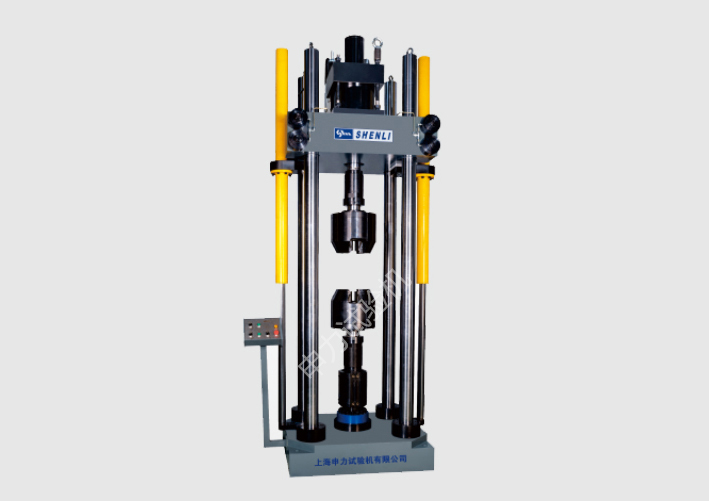

名稱：PLW-1000kN動態疲勞試驗機

設備概述：

PLW-1000kN電液伺服疲勞試驗機主要由主體框架、控制系統、液壓系統、試驗夾具及附件部分組成。主體框架采用高安全系數設計，具有剛度高、安全可靠、穩定性高等特點?？刂葡到y(tǒng)由硬件、軟件兩部分組成，硬件基于德國技術、采用實時伺服控制系統，兼具系統穩定、抗干擾、實時性好等點。軟件部分是上海申力自主知識產權的軟件平臺，功能強、操作簡便，而且可以根據用戶特點需求進行試驗?zāi)０娴亩ㄖ?。液壓系統采用高壓柱塞式油泵電機組，采用立式安裝結構，具噪音低、能率高、節能環保等特點。

應用范圍：

1）金屬、非金屬材料及其構件的靜態強度試驗、高周疲勞試驗以及金屬材料在塑性變形區域內的低周循環疲勞特性。

2）金屬、非金屬材料的高溫疲勞試驗、蠕變交互試驗。

3）斷裂力學和裂紋擴展速率試驗以及進行拉伸壓縮，彎曲等靜態試驗。所有這些試驗都可以在應力控制，應變控制(使用引伸儀)和位移控制模式下運行。

4）完全符合《GB/T3075-2021 金屬材料疲勞試驗軸向力控制方法》、《GB/T228.1-2021 金屬拉伸試驗方法》等試驗標準。

5）完全滿足GB/T 28900-2022 《鋼筋混凝土用鋼材試驗方法》、GB/T 1499.2-2018《鋼筋混凝土用鋼 第2部分熱軋帶肋鋼筋》中規定的帶肋鋼筋軸向疲勞試驗方法。

設備組成：

       動態載荷傳感器                                  對中環                     控制器

      位移傳感器                 伺服閥                  液壓動力系統

  循環冷卻水系統                 平鉗口                       圓鉗口

軟件：

DynaTest 900試驗軟件是申力公司自主研發的動態疲勞試驗軟件。結合疲勞試驗機主機，可進行拉伸疲勞、壓縮疲勞和靜態拉伸試驗。在做疲勞試驗時，該軟件支持正弦波、三角波、鋸齒波、方波、半波、自定義波等波形的載荷、位移、應變控制循環試驗。還具有組合波形、隨機波形、變頻、變幅等加載模型。疲勞試驗試樣形狀：支持板材（鉚接和焊接）、棒材和管材等試樣。該試驗軟件支持預制裂紋、裂紋擴展試驗，可進行線性彈性和彈塑性斷裂韌性測試?？砂凑疹A(yù)定義的標準進行試驗。支持多種與斷裂相關的測試標準，包括GB、ASTM、ISO、BS等系列的標準。斷裂試驗試樣類型：支持CTS、EB、MT等多種試樣。

           半正弦波                         方波

           鋸齒波                          三角波

            斜波                           正弦波

           自定義波

技術參數：
